F1N - profil skrzydeł ?


Napisz nowy temat   Odpowiedz do tematu    Forum WIRTUALNA MODELARNIA Strona Główna -> Swobodnie Latające
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
henio
MODELARZ



Dołączył: 11 Mar 2009
Posty: 7
Przeczytał: 0 tematów

Ostrzeżeń: 0/5

Płeć: Mężczyzna

PostWysłany: Śro 8:36, 11 Mar 2009    Temat postu: F1N - profil skrzydeł ?

Witam, chciałbym was poprosić o rade.
Buduje rzutkę o rozpiętości 70 cm i posiadającą skrzydło łamane do wzniosu w 2 miejscach, profil skrzydła będzie miała kształt giętej płytki, cięciwa skrzydeł będzie wynosiła w najszerszym miejscu 10 cm a, grubość profilu to 1%.
Pytanie – w jaki profil wygiąć skrzydło by model posiadał jak największą siłę nośną czyli latał długo i wolno na hali.
Mam tez wątpliwości czy wygnać na profil uszy modelu czy tez zostawić proste, a może zastosować nieco inny profil na uszach?

Z góry dzięki za jakiekolwiek sugestie.


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
Ramona
MODELARZ



Dołączył: 05 Sty 2009
Posty: 93
Przeczytał: 0 tematów

Pomógł: 4 razy
Ostrzeżeń: 1/5
Skąd: Galaktyka Kurvix
Płeć: Mężczyzna

PostWysłany: Śro 17:26, 11 Mar 2009    Temat postu:

[link widoczny dla zalogowanych]

Takim modelikiem lataliśmy my i musze powiedziec ze czasy wykrecał niezle.


Post został pochwalony 0 razy

Ostatnio zmieniony przez Ramona dnia Śro 17:28, 11 Mar 2009, w całości zmieniany 1 raz
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
henio
MODELARZ



Dołączył: 11 Mar 2009
Posty: 7
Przeczytał: 0 tematów

Ostrzeżeń: 0/5

Płeć: Mężczyzna

PostWysłany: Śro 17:49, 11 Mar 2009    Temat postu:

Hm, zostałem chyba niezrozumiany.
Chodziło mi o profil skrzydła, a na twoim obrazku go nie ma.
Ja mam po prostu dylemat jak wygiąć deseczkę 1 mm balsy by skrzydła miały jak najlepsze właściwości.


Post został pochwalony 0 razy

Ostatnio zmieniony przez henio dnia Śro 17:55, 11 Mar 2009, w całości zmieniany 1 raz
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
piotrek038
MODELARZ



Dołączył: 29 Sty 2008
Posty: 223
Przeczytał: 0 tematów

Pomógł: 5 razy
Ostrzeżeń: 0/5
Skąd: Piła

PostWysłany: Śro 18:19, 11 Mar 2009    Temat postu:

na obrazku jest profil Goe372!!

Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
henio
MODELARZ



Dołączył: 11 Mar 2009
Posty: 7
Przeczytał: 0 tematów

Ostrzeżeń: 0/5

Płeć: Mężczyzna

PostWysłany: Śro 18:50, 11 Mar 2009    Temat postu:

Pisałem ze chodzi o profil możliwy z wygięcia deseczki balsowej o grubości 1mm
A profil Goe372 raczej z tego nie wygnie.


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
Elkabanos
MODELARZ



Dołączył: 17 Sty 2009
Posty: 712
Przeczytał: 0 tematów

Pomógł: 4 razy
Ostrzeżeń: 2/5

Płeć: Mężczyzna

PostWysłany: Śro 19:24, 11 Mar 2009    Temat postu:

1mm to z mało jak na model o tej ropietości. zwichrują ci się skrzydła i bedzie na złom taki model wiem bo sam byłem naiwny a teraz zamówiłem balse 0.8mm i bede robił gumóweczke kadłub ze zwinietej rureczki balsowaj śmigło polakieruje żeby było trwalsze i ksrzydła z depromu 3 mm po na konsukcyjne skrzydło tej wielkości nie mam nerwów jak można to pokryć żeby się nie zwichrowało japonka odpada bo bo się zwichruje a jak zamocuje do deski to się połamie to samo z folią .
no chyba że zrobie antonine- tą gumowke super akurat mi się przypomniało jak pisałem ten post


Post został pochwalony 0 razy

Ostatnio zmieniony przez Elkabanos dnia Śro 19:25, 11 Mar 2009, w całości zmieniany 1 raz
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
henio
MODELARZ



Dołączył: 11 Mar 2009
Posty: 7
Przeczytał: 0 tematów

Ostrzeżeń: 0/5

Płeć: Mężczyzna

PostWysłany: Śro 19:56, 11 Mar 2009    Temat postu:

Skrzydło będzie odpowiednio wzmacniane cieniutkim rowingiem węglowym a profil będzie wyginany na mokro z pełnej deseczki i nic się nie powinno zwichrować tylko zastanawiam się nad profilem.

Post został pochwalony 0 razy

Ostatnio zmieniony przez henio dnia Śro 19:56, 11 Mar 2009, w całości zmieniany 1 raz
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
Elkabanos
MODELARZ



Dołączył: 17 Sty 2009
Posty: 712
Przeczytał: 0 tematów

Pomógł: 4 razy
Ostrzeżeń: 2/5

Płeć: Mężczyzna

PostWysłany: Śro 20:33, 11 Mar 2009    Temat postu:

te pierwszy albo drugi ale chyba ten drugi przynajmniej ja bym taki dał

Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
henio
MODELARZ



Dołączył: 11 Mar 2009
Posty: 7
Przeczytał: 0 tematów

Ostrzeżeń: 0/5

Płeć: Mężczyzna

PostWysłany: Śro 20:46, 11 Mar 2009    Temat postu:

Te profile w 3 poście to tak byle jak narysowałem żeby pokazać o co mi chodzi, ale jak nie uzyskam odpowiedzi na forum to pewnie zrobię cos podobnego do tego pierwszego profilu.

A o tej gumówce co pisałeś ze robisz to mógłbyś plany pokazać? Bo za gumówkę tez się będę brał po zrobieniu właśnie tej rzutki i szukam jakiś planów.


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
Dzialeczka
MODELARZ



Dołączył: 26 Sie 2008
Posty: 446
Przeczytał: 0 tematów

Pomógł: 9 razy
Ostrzeżeń: 4/5
Skąd: WOla mielecka
Płeć: Mężczyzna

PostWysłany: Śro 20:50, 11 Mar 2009    Temat postu:

tutaj masz plan do tej gumówki
http://www.saumodelarnia.fora.pl/przyklady-modeli-dla-poczatkujacych,43/antoinette-prosta-gumowka-plan,561.html


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
Tomasz
MODELARZ



Dołączył: 08 Paź 2007
Posty: 463
Przeczytał: 0 tematów

Pomógł: 13 razy
Ostrzeżeń: 0/5
Skąd: Częstochowa

PostWysłany: Śro 20:59, 11 Mar 2009    Temat postu:

Jak tak bardzo zależy ci na właściwościach lotnych modelu to pokombinuj sobie z profilami w programie np: profili2 albo XFLR i tam możesz kombinować do woli i wtedy będziesz wiedział jaki zastosować profil dodam że programy te są bezpłatne.

Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
henio
MODELARZ



Dołączył: 11 Mar 2009
Posty: 7
Przeczytał: 0 tematów

Ostrzeżeń: 0/5

Płeć: Mężczyzna

PostWysłany: Śro 21:03, 11 Mar 2009    Temat postu:

mam ten program "XFLR ale kompletnie nie radze sobie z jego obsługą...

Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
Tomasz
MODELARZ



Dołączył: 08 Paź 2007
Posty: 463
Przeczytał: 0 tematów

Pomógł: 13 razy
Ostrzeżeń: 0/5
Skąd: Częstochowa

PostWysłany: Śro 21:05, 11 Mar 2009    Temat postu:

Ja się nauczyłem bardzo szybko musisz popytać kogoś kto się tym potrafi posługiwać bo na forum to raczej ciężko będzie się nam dogadać, do twoich potrzeb użyjesz tylko paru funkcji wiec wszystko jest do zrobienia.

Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
MARIUSZ
Administrator



Dołączył: 27 Lip 2005
Posty: 1179
Przeczytał: 0 tematów

Pomógł: 93 razy
Ostrzeżeń: 0/5
Skąd: Częstochowa

PostWysłany: Czw 8:30, 12 Mar 2009    Temat postu:

Witam

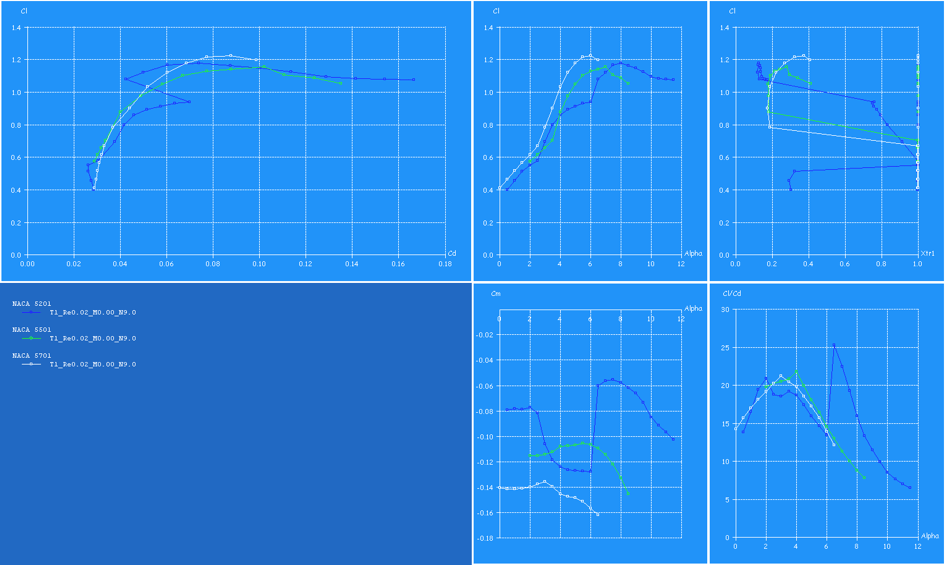

charakterystyki dla Re.20000

Poruszyłeś w brew pozorom dość trudny temat. Sam kombinuję z F1n już od bardzo dawna, ale nie jestem w stanie Ci nic konkretnego doradzić.
Dobierając profil trzeba pamiętać że lot składa się z 2 etapów, pierwszy to wyrzut, i tu liczba Re. w początkowej fazie może osiągać 80000 - 50000 , i aby uzyskać odpowiednią wysokość model powinien mieć jak najmniejszy opór.
2 etap to lot swobodny, liczba Re to 10000-20000 tu model powinien mieć minimalne opadanie.
O ile w trakcie wyrzutu profile pracują w miarę normalnych warunkach, to przy liczbach Re. dla lotu swobodnego mamy doczynienia z przepływem czysto laminarnym, nie da się tu zastosować turbulatora. Wtym przedziale optymalne są bardzo cienkie profile, natomiast cienkie wysklepione profile pdczas wyrzutu mają znaczne opory.
Tak że dobór profilu do F1n przypomina zmaganie się z zakrótką kołdrą, zawsze albo nogi, albo głowa będą odkryte.

pozdrawiam Mariusz


Post został pochwalony 1 raz
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
henio
MODELARZ



Dołączył: 11 Mar 2009
Posty: 7
Przeczytał: 0 tematów

Ostrzeżeń: 0/5

Płeć: Mężczyzna

PostWysłany: Czw 14:18, 12 Mar 2009    Temat postu:

Rozumiem ze w F1N trzeba by znaleźć kompromis pomiędzy właściwościami w obydwu fazach lotu oraz uwzględnić przy tym wysokość hali im wyższa tym bardziej opływowy profil by można było wysoko wyrzucić model.
Model który buduje ma służyć do startu w niskich halach ( kategoria pierwsza do 8 metrów ) tak więc do wyrzutu na taką wysokość bardzo małe opory nie będą bardzo potrzebne, myślę że ważniejszym czynnikiem wpływającym na wynik będzie miała faza lotu przy tych niskich wartościach Re.
Czyli tak jak pisałeś - optymalne są bardzo cienkie profile. Czyli wysklepiona i wzmacniana konstrukcja z balsy 1mm powinna być dobrym rozwiązaniem.

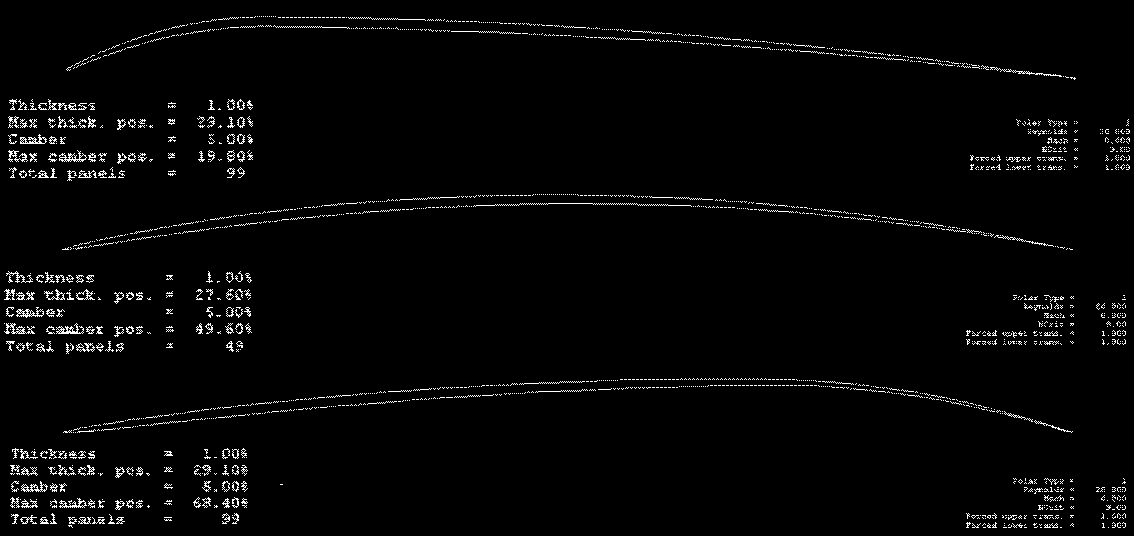

Przedstawiłeś też charakterystyki trzech ciężkich profili które mogę wygiąć i później doszlifować natarcie wraz ze spływem. I tu mam problem z interpretacją tych wykresów bo po mimo kilkukrotnego przeczytania tematu z tego forum o nazwie „Jaki profil.................?”
nie pojmuje do końca odczytywania własności profilu. Więc gdybyś polecił któryś z tych lub jakiś podobny do przedstawionych będę bardzo wdzięczny.
