Witam
Trochę inne podejscie do modelu typu "Jakółka"
Model przeznaczony do startów w zawodach, Może być wykonany przez juniora młodszego jako 2 model (po wcześniejszym wykonaniu jakiegoś "Tukana" czy "Jaskółki") . Przy budowie takiego modelu nieodzowna jest pomoc instruktora.

Skrzydła
konstrukcja skorupowa z balsy 1 mm, na rdzeniu z styroduru.
centropłat balsa średniej twardości, uszy balsa miękka, krawęź natarcia z twardej balsy, spływ balsa średnia.
Technologia nie jest bardzo skomplikowana, o ile ma się możliwość wycięcia rdzeni i negatywów. Taka konstrukcja skrzydła pozala na zastosowanie cienkiego profilu, w tym przypadku profil Makarow

przygotowane rdzenie i deseczki balsy na pokrycie, skrzydło zaprojektowane tak aby wykorzystać deseczki o standartowej szerokości 10cm.

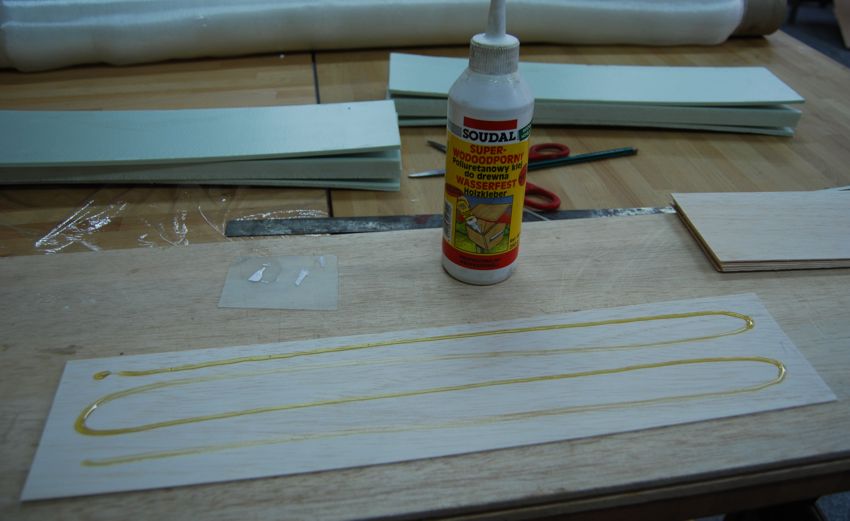

Deseczki na stronie która będzie klejona cellonujemy 2 razy i szlifujemy papierkiem 600. Muszą mieć gładkąi nienasiąkliwą powierzchnię. Następnie nanosimy niewielką ilość kleju poliuretanowego (jak na zdjęciu) i dokładnie rozsmarowujemy plastikową szpachelką. Rdzenie zwilżamy wilgoną szmatką. Klej poliuretanowy wiąże pod wpływem wilgoci zwiększając znacznie swoją objętość (pieni się)

szybko składamy "kanapkę"

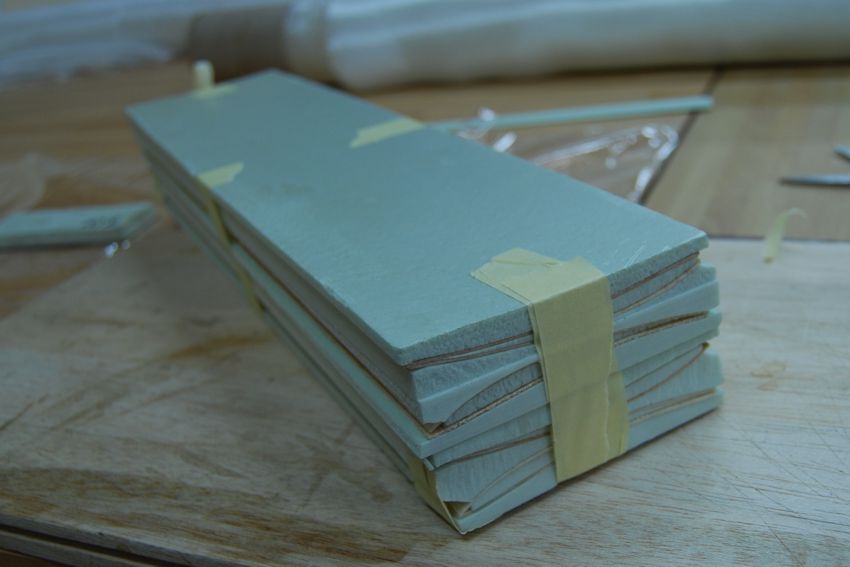

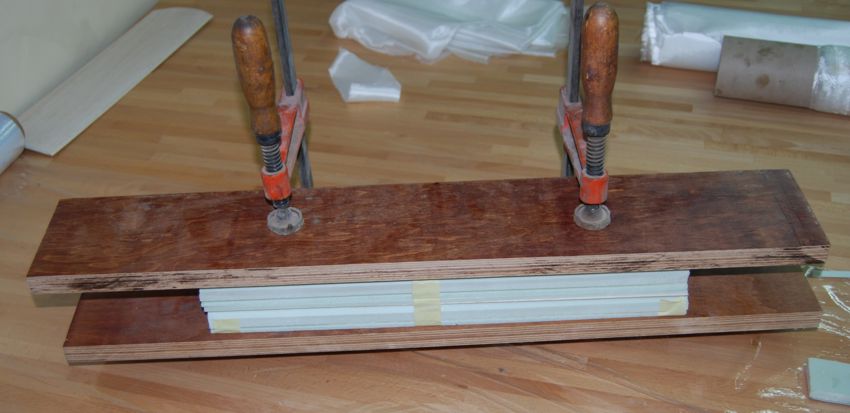

całość skręcamy pomiędzy deskami i pozostawiamy do związania kleju ok 24 godz.
Następnie wyrównujemy powierzchnię, doklejamy spływ i natarcie i szlifujemy. Częśc przeznaczoną na uszy precinamy szifujemy wzniosy, przyklejamy uszy i zakończenia skrzydeł.

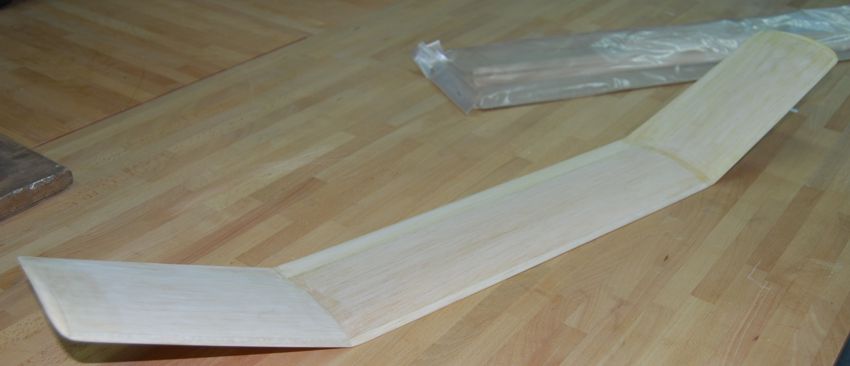

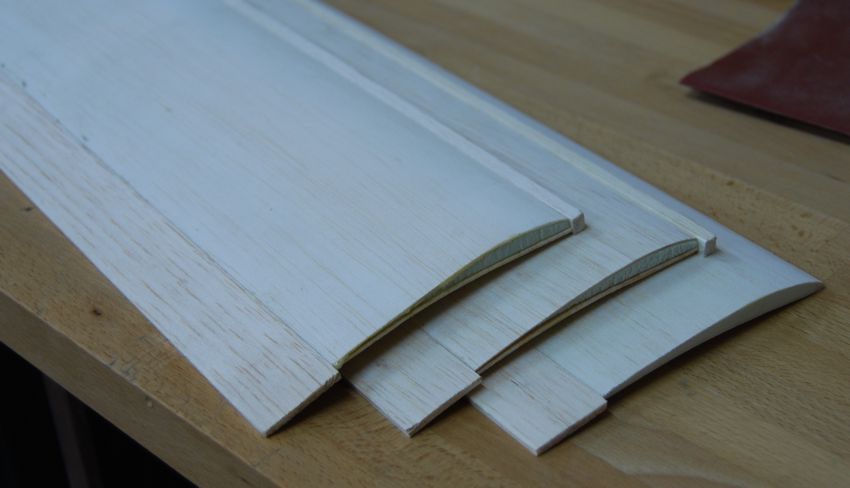

skrzydła z doklejonymi krawędziami przed obróbką.

gotowe skrzydła, połączenia uszudobrze wzmocnić paskami tkaniny szklanej, lub grubej bibułki japońskiej. Jeśli etapy klejenia pokrycia wykonane są dokładnie szkrzydła można cellonować bez obawy o wytopienie styrodurowego rdzenia.

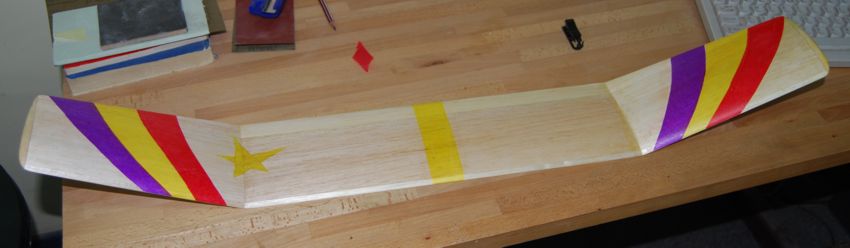

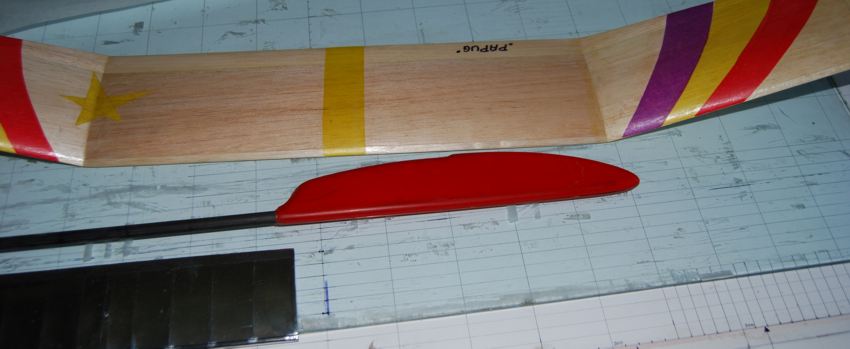

gotowe pocellonowane skrzydło. Tak wykonane skrzydło waży ok 45-55 gram i jest zdecydowanie wytrzymalsze od konstrukcji żeberkowej.

Kadłub
Przód kadłuba można wykonać na różne sposoby, np. z deseczki lipowej lub sklejki itp.
W tym przypadku została wykonana bardzo prosta forma do laminowania, warto coś takiego wykonać w modelarni, można później szybko wykonać eleganckie kadłuby. Sam proces laminowania w takiej formie nie jest skomplikowany i możliwy do wykonania przez kilkunastolatka pod okiem instruktora.

kadłub przed sklejeniem, wklejone lipowe wzmocnienia i zamknięcie komory balastowej.

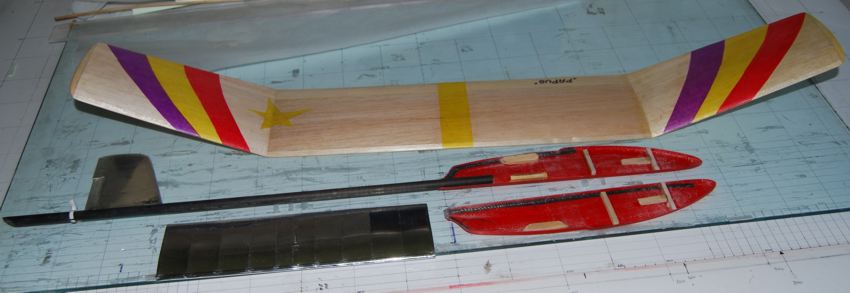

sklejony kadłub
belka kadłuba wykonana z węglowej rurki o średnicy 10 mm, w drugim egzemplarzu belka wykonana jes ze stożka od wędki - szklano epoksydowy

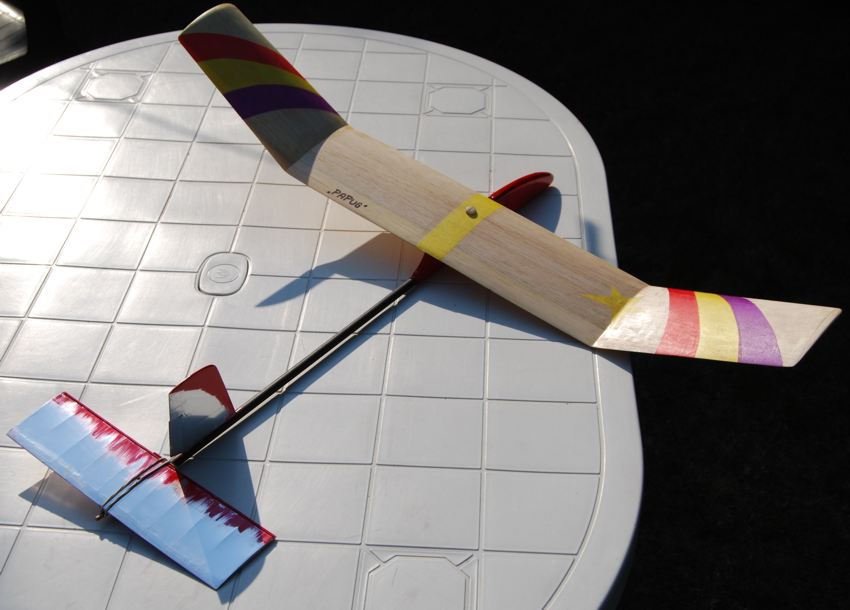

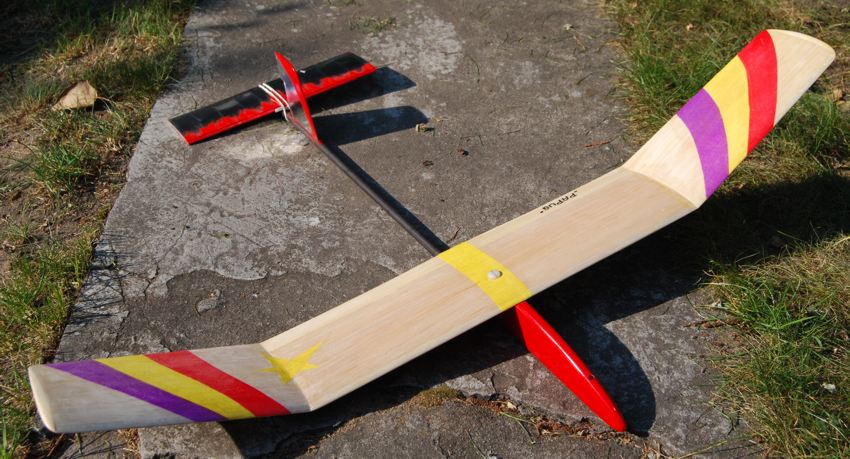

Gotowy "Papug"
stateczniki to klasyczna konstrukcja, oklejone kocem ratunkowym.

Kadłub laminatowy pozwala na łatwe zamontowanie wyłącznika czasowego . W jednym egzemplarzu został zastosowany klasyczny wyłącznik, natomiast w drugim z powodu braku wyłączników czasowych (stare zapasy się skończyły, a mamy 21 wiek ) został wykonany wyłącznik elektroniczny.

szczegóły montażu wyłącznika elektronicznego.

element zwalniający linki steru kierunku i determilizatora.Jako element wykonawczy zastosowano mikroserwo.

płytka z mikroprocesorem
Do programowania czasów używa się osobnego programatora z wyświetlaczem tekstowym.

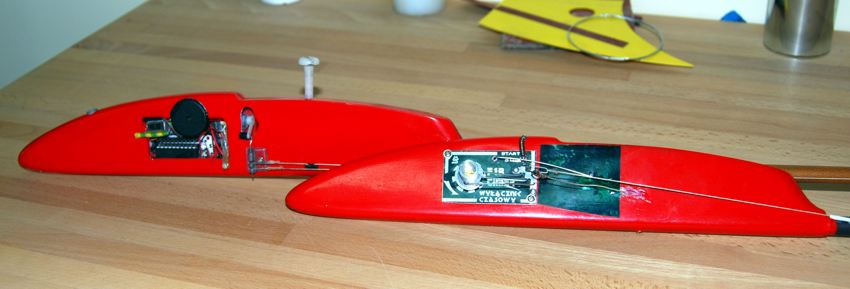

płytka i elementy wykonawcze zamontowane w kadłubie, do zasilania służy li-pol 150 mA/h

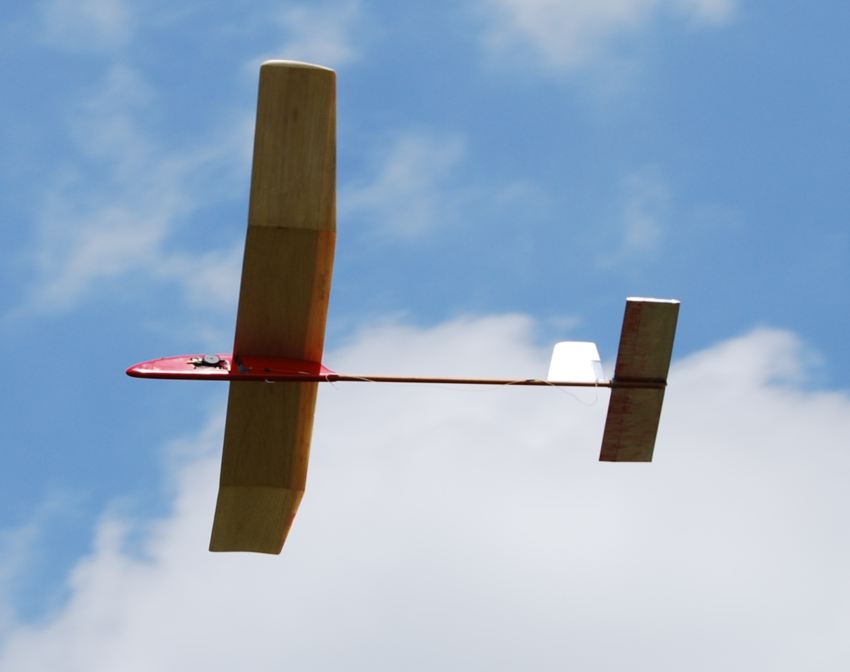

papug w locie

kiedyś żeby odzyskać model to trzeba się było nabiegać, a teraz... "wot technika panie..."

pozdrawiam Mariusz

Ramona

Jaka wyszła waga modelu ze zwykłym wyłącznikiem?

MARIUSZ

Witam
kompletne modele ważą po 143 - 145 gram

pozdrawiam Mariusz

Elkabanos

Taki tukan tylko że 100 razy lepszy, ładniejszy i wytrzymalszy.

Gall Anonim

Trzeba przyznać model ładnie latał na MP tylko holowanie jeszcze do poprawki.

MARIUSZ

Witam
Za mało treningu, ale na następne M.P. postaram się lepiej wytrenować moich "delikwentów".
w modelu też trzeba wprowadzić kilka drobnych poprawek.

pozdrawiam Mariusz
