W miejscu gdzie sobie latam (droga jako pas startowy)
mam wiernych kibiców w postaci dzieciaków w wieku ok. 12 lat...

jako że garną się do latania - postanowiłem "przekazać pałeczkę" i nauczyć ich latać RC:)

W "stajni" nie miałem nic odpowiedniego, poświeciłem jeden wieczór i wydłubałem mieszaną konstrukcję styro+epp

Hmm... model przeszedł moje najśmielsze oczekiwania

Wiecie jak to na poczatku: istne kretobicie Mruga

))

Z czasem Wojtek nauczył się latać,a model... trwa! i nie był ani razu klejony! (nie licząc urwanej klapki/pokrywki aku.

Przy okazji powstały dwa małe patenty:

mocowanie skrzydeł na gumę - ale w sposób odmienny niż ten ogólnie przyjęty
(do szału doprowadzały mnie dziury i uszkodzenia w spływie skrzydeł -więc... już się nie uszkadzają Wesoly

(trochę promocji - a co! Mruga

oraz specjalny profil wewnętrzny tworzący gniazdo pod serwomechanizm lotek/klap etc.:

Ok. wracajmy do modelu:
podstawowe parametry:
rozp.: 114omm
dł.: 780 mm

resztę podam Wam z czasem -zobaczymy jak wagowo wyjdzie nowa wersja.. Wesoly

Zestaw jest pomyślany dwutorowo:
skrzydła ze wzniosem - bez lotek -jako model do nauki latania
skrzydła płaskie z lotkami - do dalszych ćwiczeń - bądź do rozbudowania zestawu w stronę małej makietki (przeszklenie, obła maska silnika etc)

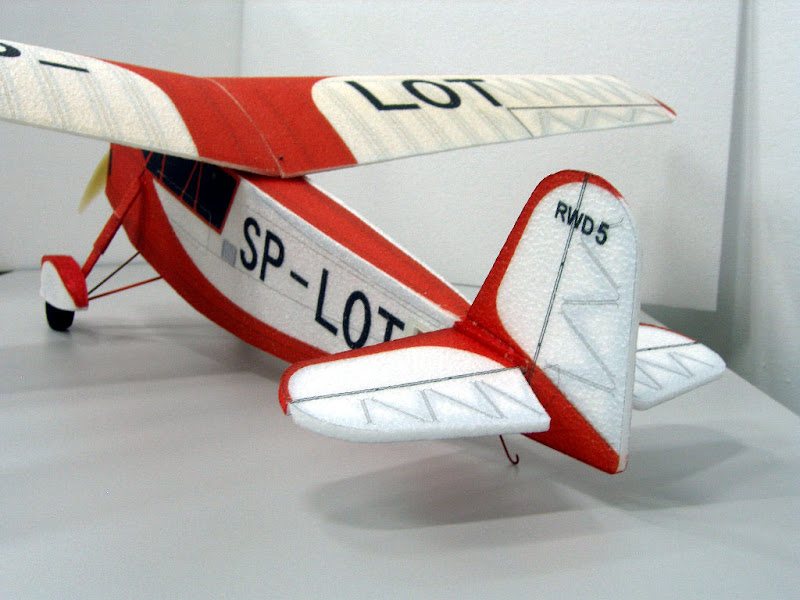

protoplasta:

A tutaj "gorące" fotki z warsztaciku:

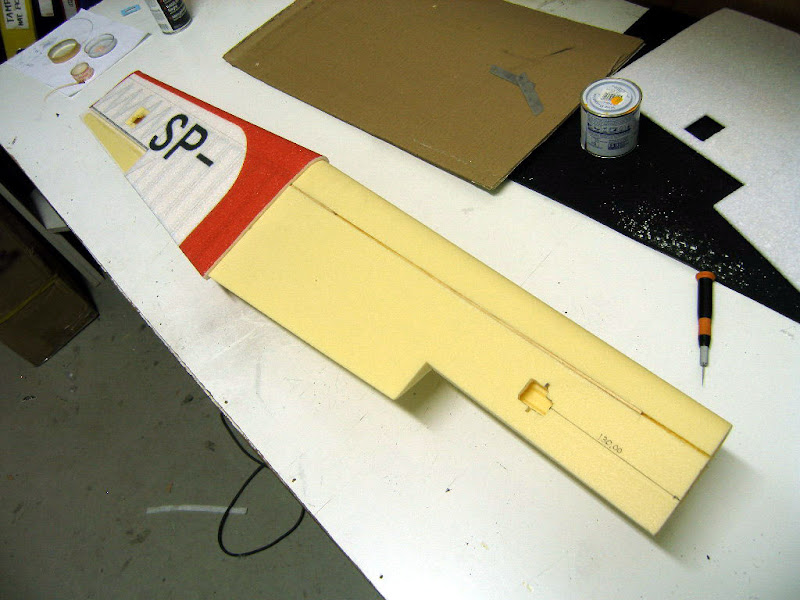

skrzydło:

tak prezentuje się wstępnie poskładany w całość:
brrr.. jak ja nie lubię kwadratowych masek...

a tak wygląda z "normalnymi" skrzydłami:

c.d.n.

marek rokowski

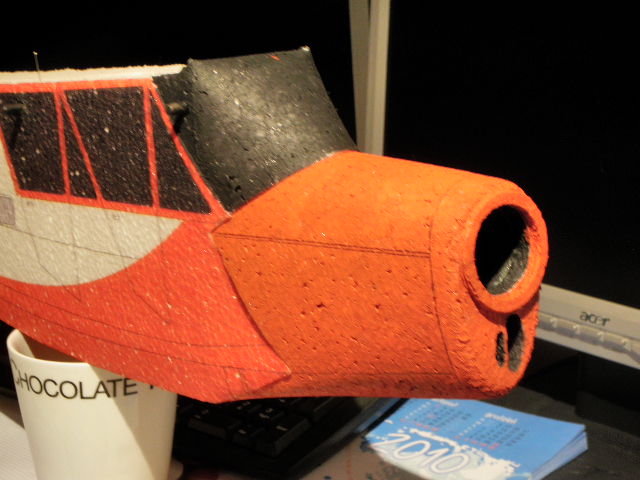

kanciasta maska nei dawała mi spokoju.. oto efekty pracy Wesoly

marek rokowski

patrze z okno:

no i znowu śnieg sypie na całego!

zatem oblot obu moich RWD przesunięty Smutny

tymczasem kilka fotek z "hangaru" nowej wersji, z eliptyczną osłona silnika
(na razie mordka malowana z ręki - temu trochę odstaje jakością od reszty płatowca...)

trzymajcie kciuki za pogodę!
może jutro się uda...

marek rokowski

czarna kabina bez oszklenia...
nie.. to nie w moim stylu! Wesoly

no i tak powstanie następny "braciszek" prototypowo w w kolorze jasnobeżowym Wesoly

marek rokowski

no i mam zagwozdkę!

tak bardzo podoba mi się RWD w kolorze beżowym (ecry-tak byla malowana spora ilość samolotów w tamtym czasie)
że aż nie mam serca pokrywać rdzenia białym epp...
i chyba powstanie mała półmakietka o gładkiej strukturze ... Wesoly

a

marek rokowski · Wysłany: Pon 22:36, 08 Mar 2010 Temat postu:

witajcie

w końcu udało sie załapać na fajną pogodę i zdrobic oblot obu wersji RWD

latają... cudnie :! Wesoly

wersja basic lata sama Wesoly

wersja z prostymi skrzydłami - hmm.. trzeba będzie zwiększyc wychylenia lotek, bo n arazie są bardzo "bezpieczne" Mruga

a jak prezentują się w powietrzu oceńcie sami Wesoly

http://www.youtube.com/watch?v=7GlwbMUCZs4

sprawdziło sie mocowanie skrzydła: przypadkowy kret -efekt przeciągnięcia - i skrzydełko pięknie wypięło sie z mocoweań - nieuszkodzone Wesoly

Ciepek · Wysłany: Śro 20:39, 24 Mar 2010 Temat postu:

Mam pytanie co jest z styropianu a co elaporu ?
I jakiego użyłeś styropianu ?
Z kąd go masz ?
I jak rozpoznać że styropian jest dobry ?

marek rokowski · Wysłany: Sob 20:42, 27 Mar 2010 Temat postu:

w obu modelach nei ma ani elaporu ani styropianu Wesoly

rdzenie sa styrodurowe
poszycie(czyli to co tak na prawde pracuje) jest z epp

choc w pierwszej wersji skrzydeł jak chciałęm spradzic prodil - wyciałęm je z gestego styropianu (twardy -do ocieplen pod wylewki)
no i szczerze mowiac -nei udalo mi sie ich skasowac mimmo licznych kretó (za słaby silnik: fajnei sie latało bo długo -ale start -nawet z asfaltu - z asfaltu to była męka)

Ciepek

A ile mm ma ten elapor na poszyciu ? pewnie ze 2 mm ?

marek rokowski

a tutaj nowy kadłubek -już z poszyciem i usterzeniem:
(usterzenie bez płąskich krawędzi- wszystko ładne, okrąglutkie... Mruga

cdn...

marek rokowski

powoli -ale do przodu

pojawiło sie oszklenie kabiny i... monsieur Żwirko za sterami Wesoly

być może dołączy jeszcze Mr Wigura...
-na razie przedni fotel pusty

zdjecia kiepskie - ale rozładował się aparat

i eni mam na razie jak zrobić lepszej fotki

pierwsza przymiarka kabiny

no i pliot
[img]http://lh3.ggpht.com/_LFfdxVGANLY/S9xdreYx-TI/AAAAAAAACbM/_8noohZYcSo/s800/P5010067.JPG"[/img]

Michał-93

Witam. Oba modele w pana wykonaniu są piękne, zaszczytem jest uczyć się u boku takiego modelarza jak pan. Mam jedno pytanie w jaki sposób wyciął pan te rdzenie ze styroduru ? drutem oporowym ? Ja też tworze rwd ale za bardzo nie wiem jak dobrać elektronikę do modelu. Jak ktoś chcę pomóc to tu jest link http://www.saumodelarnia.fora.pl/male-jest-piekne,10/pomoc-w-budowie-modelu,3260.html#27920

Michau

Oj drutem oporowym ciężko by było wyciąć takie skrzydło, zapewne ploter CNC Twisted Evil
