Witam.

Po około rocznej przerwie rozpocząłem budowę nowego modelu. Plany znalazłem w "Młodym Techniku" (marzec 2005). Jest to proste latajace skrzydełko. W stosunku do planów są małe zmiany - całość powiększyłem o 20%.

Model wygląda na razie tak:
[link widoczny dla zalogowanych]

Niestety popełnię wielki błąd przy rozmieszczeniu wyposażenia: odbiornik będzie przed lipolem! Ten ma 1,7Ah i 11,1V, wiec swoje też waży. Ale - w srodku ciasno, a model trzeba wyważyć. Aku i odbiornik dzieli tylko depronowa ścianka i sosnowy dźwigar. Napakuję jeszcze gąbki, może coś da.

Na razie tyle, z czasem mam nadzieję zrobić coś wiecej.

zajac

hehe diakon powrócił Wesoly

a jednak młody technik jest rozpowszechnionym pismem.myślałem że czyta je tylko garstka ludzi z forum [link widoczny dla zalogowanych]

Diakon

Chyba nastąpi mała zmiana jeśli chodzi o rozmieszczenie wyposażenia - odbiornik raczej usadowię gdzieś indziej. W grę wchodzą niewiele lepsze miejsca - nad lipolem lub nad regulatorem.
Odbiornik to HMS 04 MI+ Hiteca. Mógły ktoś sie wypowiedzieć, czy nie będzie jednak zbyt dużych zakłuceń? Jeśli model się sprawdzi, chciałbym nim latać nieco wyżej niż te kilkanaście, kilkadziesiąt metrów Smile

.

A co do MT - to jest mój jedyny egzemplarz tego czasopisma Cool

.

Edytowałem literówki.

michał DK Rembertów

a czy bys mogl napisac wymiary bo chcialem go zrobic albo jakis szkic w paincie z wymiarami

Diakon

Zrobiłem takie prymitywne opracowanie tego co w planach... Ale jeśli to będzie łamaniem praw autorskich to trzeba będzie usunąć Smile

.

Tak czy inaczej: http://www.saumodelarnia.fora.pl/images/galleries/10845232094a2400b98ed33-873465-wm.jpg

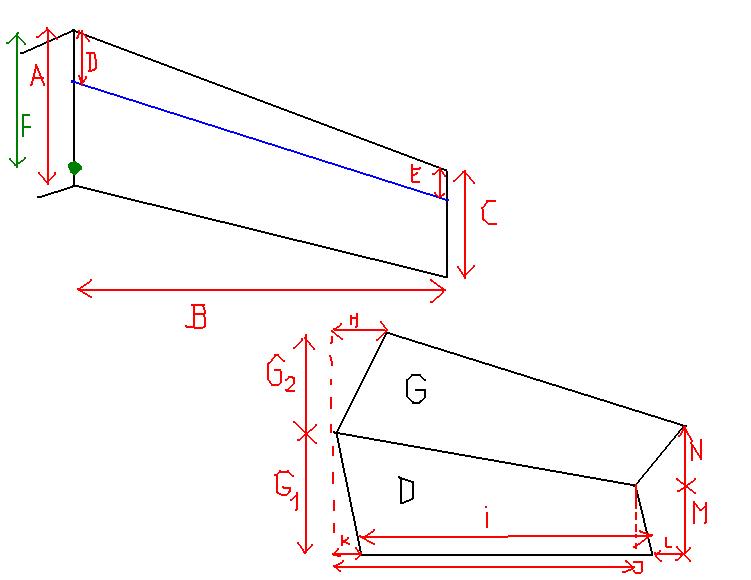

I objaśnienia:
a) rysunek górny - połowa płata widoczna od góry, gdzie:
A= 195mm
B= 50cm
C= 140mm
D= 70mm - odległość depronowej ścianki od natarcia w centropłacie
grnatowy - depronowa ścianka do której należy dokleić sosnowy dźwigar
E= 42mm
zielony - środek ciężkości S.C.
F= 174mm, odległość SC od natarcie

b) rysunek dolny - wykrój połówki płata z depronu, objaśnienia
* G na czarno - górna powierzchnia
* D na czarno - dolna

na czerwono:
G1= 182mm
G2= 234mm
H= 94mm
I= 537mm
J= 557mm
K= 71mm
L= 75mm
M= 130mm
N= 142mm

Wysokość ścianki depronowej - trzeba samemu dobrać (chodzi o zmieszczenie wyposażenia), ale wg planów:
- w centropłacie: 20mm
- na zewnątrz - 15mm

Poszycie z depronu 5mm (ja robię 3mm Smile

).

Zapomniałem dorysować, ale już nie chcę poprawiać Very Happy

- na ZDJĘCIU (nie rysunku) jest jeszcze poprzeczna listewka - ona ma wg planów ok. 40cm, ale lepiej dobrać ją samemu. Samemu należy też dobrać depronowe wzmiocnienie centropłata.

Dodam, że ja robię o 20% większy model.

zajac

no dokładnie diakon,ale można tez powiedzieć tak:
[link widoczny dla zalogowanych]

Diakon

Znalazł się czas, i robota trochę ruszyła. W sumie, model jest prawie ukończony.

W międzyczasie:
wzmocnienie centropłatu:
[link widoczny dla zalogowanych]

A obecnie:
silnik: [link widoczny dla zalogowanych]

i całość: [link widoczny dla zalogowanych]

W sumie pozostało zamocować druty (jako popychacze)... i wyważyć model. I tu może być mały problem, chyba nie obędzie się bez dodania zbędnego balastu. SC obecnie wychodzi ok. 1,5cm za bardzo do przodu, czyli dziób jest nieco za ciężki. Spróbuję dokleić gdzieś obok wingletów jakieś monety, może będzie akurat.

Diakon

I kilka dni temu nadeszła wielkopomna chwila!
Otóz po ok. rocznej przerwie i pogoda była, i czas.... Problem z przerywaniem pracy modelu zniknął o dziwo po przeczyszczeniu złączki....

W każdym bądź razie - dziś model w rękę i marsz na łąkę!

Chwilka przed oblotem...
[link widoczny dla zalogowanych]

W locie:
[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

Model okazało się, że nie lubi stosunkowo małych prędkości - tu był mocno podatny na przeciagnięcia i... korkociąg. Raz spadł w ten sposób z niewielkiej wysokości. Od uderzenia uszkodziłsie zasobnik z balastem na prawej koncówce skrzydła - czego nie zauważyłem. Zaowocowało to oczywiście złym wywarzeniem modelu, tak że zaraz po kolejnym wyrzucie tak oto sobie skręcił:

[link widoczny dla zalogowanych]
Jeśli dobrze widzę, to pod modelem jest jego cień.

I na koniec zdjęcie z jednego z lądowań:
[link widoczny dla zalogowanych]

Ogólnie teraz wrażenia z modelu - jest szybki i nerwowy, jak wspominał mniej-wiecej autor modelu. Z racji niepewności połaczeń elektrycznych nie chciałem robić jakichś pętli czy czegoś, choć wydaje mi się, że byłyby to bardzo szybkie pętelki Wink

. Ogólnie - jak na prymitywny depron - całkiem fajne.

Dzis model zaliczył 2 krety, drugi większy od mocnego korkociagu spowodowanego niewywarzeniem od braku jednego balastu Wesoly

- dalej już nie latałem - bez szkód poza tym. Przód jest wystarczająco mocno "opancerzony".

A towarzyszył mi Crystal ze swoim Elfem:
[link widoczny dla zalogowanych]
Wink

Do tego filmik z lotów: http://www.youtube.com/watch?v=aodtg_ONoy4

PS. Chciałem, aby zdjecia normalnie się wyświetlały, ale cos nie chcą, wiec podaję linki.
