PostWysłany: Wto 0:50, 15 Wrz 2009    Temat postu: Czarna Mamba

Witam, chciałbym podzielić się z Wami sukcesami w budowie Czarnej Mamby. Bogatszy o doświadczenia z konstrukcji Hobbita (projekt chwilo zawieszony) chciałbym stworzyć przyjemnego górnopłata o następujących założeniach konstrukcyjnych;
- rozpiętość; ok. 90 cm,
- długość; ~ 65cm,
- poszycie z folii (dla tych którzy oglądali kill Bill'a kolorystyka oczywista, dla pozostałych niech będzie zagadką Mruga ).
- w hobbicie wycinałem wręgi z deski balsowej (dzięki temu mogłem osiągać różne krzywizny), tutaj po prostu będę kleił patyki, model nie będzie zachwycał aeorodynamiką - bardziej chce się skupić na dokładności wykonania (to mnie drażniło w hobbicie),
- silnik klasy 370,
- no i myślę o 6-kanałowej aparaturze, ale to dopiero za miesiąc Jezyk.

Dzisiaj wycięłem już wręgi pod nowe skrzydła;


Korzystając z porad udzielonych mi w poprzednim modelu planuje zrobić lotki na skrzydłach i tutaj mam pierwsze pytanie;
- do czego one właściwe służą?
- do tej pory myślałem, że żeby skręcić nie wystarczy tylko działać sterem kierunku, ale trzeba lotkami na tylnych statecznikach uzyskac odpowiedni przechył, a dzisiaj czytam, że samolot wchodząc w zakręt nie potrzebuje żadnej pomocy i sam się przechyla na tyle ile potzrbuje, to jak to w końcu jest; skręcając używacie lotek na sterach wyskości, czy też wystarcza ster kierunku?

I jeszcze jedno pytanko (dla Was banalne, ale dla mnie wcale nie takie oczywiste).
Jeśli używam aparaury 6-kanałowej to potrzebuję 6 zestawó kwarców, czy wystarczy tylko jeden? I czemu aparatury zabawkowe żadnych kwarców nie mają, a przy tym działają?

pozdrawiam Wesoly


Post został pochwalony 0 razy

Ostatnio zmieniony przez kastor dnia Wto 1:00, 15 Wrz 2009, w całości zmieniany 5 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
Kwasiu
MODELARZ



Dołączył: 22 Kwi 2007
Posty: 645
Przeczytał: 0 tematów

Pomógł: 15 razy
Ostrzeżeń: 0/5
Skąd: Częstochowa
Płeć: Mężczyzna

PostWysłany: Wto 20:08, 15 Wrz 2009    Temat postu:

Dobra od początku, moim zdaniem niepotrzebnie bawisz sie w jakieś projektowanie, chodź nie masz o tym najmniejszego pojęcia. Powinieneś znaleźć plany i zbudować coś sprawdzonego.
Ster wysokości to ster wysokości, obie te "lotki" jak ty to nazywasz wychylają się w tą samą stronę i tyle samo!!!!! Nie powodują one przechyłu na boki tylko powodują albo wznoszenie albo opadanie modelu, tylko góra dół, połówki steru wysokości to jedna płaszczyzna. Do skrętu używa się steru kierunku i lotek jeśli takie są, lotki głównie służą do przechylania modelu a ster kierunku do skrętu. Można skręcać samym sterem kierunku, w tedy płat musi być samostateczny i z tego wynika właśnie wznios w płacie bez lotek, gdy mamy lotki płat nie musi posiadać wzniosu, ponieważ możemy np. po wyjściu z zakrętu przechylić go lotkami z powrotem do poziomu. To tak w wielkim skrócie i trudno to opisać, ogólnie jest to banalnie proste i wystarczy trochę wyobraźni.

Do każdej aparatury czy 2kanałowej czy 12 potrzeba tylko 1 kwarc. Zabawki tez mają kwarce, tylko wlutowane na stałe i zabudowane w środku pod obudową.

Mam nadzieję, że rozjaśniłem ci trochę sprawę.


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
Elkabanos
MODELARZ



Dołączył: 17 Sty 2009
Posty: 712
Przeczytał: 0 tematów

Pomógł: 4 razy
Ostrzeżeń: 2/5

Płeć: Mężczyzna

PostWysłany: Wto 22:08, 15 Wrz 2009    Temat postu:

Wreszczie ktoś postawił sprawę jasno nie skończyłeś pierwszego modelu bierzesz się za następny. Owszem robisz modele estetycznie itp czego nawet ja ci zazdroszcze, bo moje próby z żywicą 5 minutową nie wyszły ostatnio najlepiej ale to ma jescze latać!!!

Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
TEQ
MODELARZ



Dołączył: 11 Kwi 2006
Posty: 546
Przeczytał: 0 tematów

Pomógł: 12 razy
Ostrzeżeń: 0/5
Skąd: Kraków

PostWysłany: Śro 8:40, 16 Wrz 2009    Temat postu:

Kwasiu- nie gadaj głupot! Płaty z lotkami również powinny posiadać wznios. 2-3 stopnie wzniosu robi się w takich płatach zazwyczaj. Nie jest to regułą bo robi się płaty bez wzniosów. Jednak do spokojnego latania trenerkiem górnopłatem z lotkami skrzydło powinno mieć bardzo delikatny wznios.

Post został pochwalony 0 razy

Ostatnio zmieniony przez TEQ dnia Śro 8:40, 16 Wrz 2009, w całości zmieniany 1 raz
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
Kwasiu
MODELARZ



Dołączył: 22 Kwi 2007
Posty: 645
Przeczytał: 0 tematów

Pomógł: 15 razy
Ostrzeżeń: 0/5
Skąd: Częstochowa
Płeć: Mężczyzna

PostWysłany: Śro 19:12, 16 Wrz 2009    Temat postu:

Nie napisałem, że nie może być wzniosu tylko nie musi, to po pierwsze. Owszem wznios może być ale nie jest konieczny. Zgadzam sie z tobą, że lekki wznios nie zaszkodzi.

Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
TEQ
MODELARZ



Dołączył: 11 Kwi 2006
Posty: 546
Przeczytał: 0 tematów

Pomógł: 12 razy
Ostrzeżeń: 0/5
Skąd: Kraków

PostWysłany: Śro 20:34, 16 Wrz 2009    Temat postu:

Powiem tak;
Miałem szybowiec z płaskim skrzydłem, bez żadnego wzniosu. Też myślałem że latanie na lotkach będzie takie miłe łatwe i przyjemne... Nie było Mruga
Musiałem ciągle pilnować model, nie prostował się sam po zakręcie. Co więcej jeżeli nie korygowałem najmniejszego przechylenia to model tak leciał. Straszna męczarnia...
Dlatego też nie zrobię już takiego szybowca.
Wszystko zależy do jakiego modelu dobieramy wznios. Akrobaty i modele 3D mają zerowy wznios i przez to świetnie sobie radzą. Dla trenerków-górnopłatów trzeba zastosować delikatny wznios jeżeli skrzydła mają lotki. W przypadku modelu sterowanego sterem wysokości i sterem kierunku trzeba zastosować większy wznios skrzydła.


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
kastor
MODELARZ



Dołączył: 28 Lip 2009
Posty: 13
Przeczytał: 0 tematów

Ostrzeżeń: 0/5
Skąd: Wrocław
Płeć: Mężczyzna

PostWysłany: Śro 23:15, 16 Wrz 2009    Temat postu:

Witam,
wielkie dzięki za wszystkie wyjaśnienia - wiele mi rozjaśniły. Własciwie przeczytałem je już wczoraj, ale odpisuję dopiero teraz kiedy mogę dorzucić kilka zdjęć.

Początkowo chciałem skończyć skrzydła - niestety chwilowo brak odpowiedniej krawędzi natarcia w sklepie, dlatego zabrałem się za kadłub; tutaj zdjęcie w biurkowym bałaganie, a sam kadłub wciąż przyklejony do papieru milimetrowego. Póki co poraża mnie jego kanciastość, ale przynajmniej jest symetryczny Mruga. Chciałem go dzisiaj dokończyć, ale i tutaj na przeszkodzie staneły braki materiału na sklepowej półce Neutral.

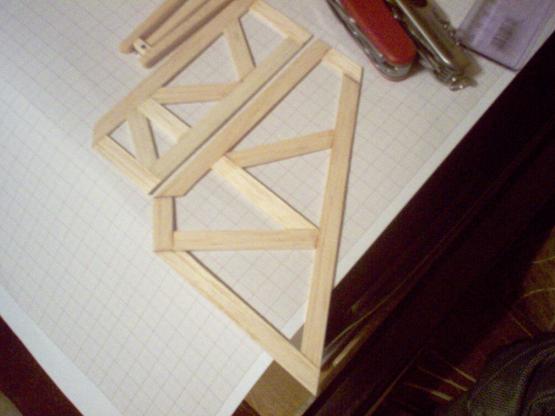

Nie leniąc się postanowiłem ruszyć ze sterem pionu;


Kwasiu napisał:
Powinieneś znaleźć plany i zbudować coś sprawdzonego.

Miałbym gwarancję, że model poleci, ale wydaje mi się, że budowaa z planów jest trochę trudniejsza; wszystko musi do siebie pasować, a tutaj mogę pozwolić sobie na odrobinę improwizacji Mruga. Przeczytałem "Poradnik modelarza lotniczego" K. Łapińskiego, do tego jeszcze kilka artykułów z neta na temat aerodynamiki, pozostałe braki wiedzy uzupełniam na forum... przy waszej pomocy Mruga.

Elkabanos napisał:
Owszem robisz modele estetycznie [...] ale to ma jescze latać!!!

Dzięki za sowo pochwały, ale przyglądając się tamtemu kadłubowi z bliska od razu rzuca się w oczy brak symetrii Mruga. A co do latania to przewiduję taką możliwość Jezyk.

Jeśli chodzi o wznios skrzydeł to chyba zastosuje jakieś 3 stopnie - jak sugerował TEQ - no ale póki co braki materiału zmuszają do innych prac.
pozdrawiam


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
kastor
MODELARZ



Dołączył: 28 Lip 2009
Posty: 13
Przeczytał: 0 tematów

Ostrzeżeń: 0/5
Skąd: Wrocław
Płeć: Mężczyzna

PostWysłany: Czw 21:46, 17 Wrz 2009    Temat postu:

Co do steru kierunku to powoli dochodzę do wniosku, że jest nieco za mały - może zrobię wiekszy, a póki co wrzucam świeżutkie zdjęcia kadłuba Mruga

to tyle na dziś, pozdrawiam Wesoly


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
Kwasiu
MODELARZ



Dołączył: 22 Kwi 2007
Posty: 645
Przeczytał: 0 tematów

Pomógł: 15 razy
Ostrzeżeń: 0/5
Skąd: Częstochowa
Płeć: Mężczyzna

PostWysłany: Pią 14:29, 18 Wrz 2009    Temat postu:

ster kierunku taki wystarczy, tylko mam pewną uwagę co do budowy stateczników, moim zdaniem mogłeś zastosować trochę cieńsze listewki na zastrzały w statecznikach i daj trójkąty wzmacniające na rogach, ale ogólnie fajnie teraz wychodzi. Co do kadłuba, ja też często robię kadłuby z patyczków i fajnie wyglądają oklejone transparentną folią Wesoly

Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
Janusz
MODELARZ



Dołączył: 03 Sie 2009
Posty: 56
Przeczytał: 0 tematów

Ostrzeżeń: 0/5
Skąd: Krakow
Płeć: Mężczyzna

PostWysłany: Sob 0:10, 19 Wrz 2009    Temat postu:

Witam
Radze duuzo poczytac i pytac najlepiej instruktora Lepiej robic wznios tak do krazenia a do latania bardziej 3d nie. Ja w moim balsiaku kturego bede budowac (przed zima skoncze, zajecia modelarskie 2x 2 godziny w tygodniu) tez zrobie leciutenki wznios mimo lotek (klapo lotek)
Estetyka to nic, to ma dobrze latac.


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
TEQ
MODELARZ



Dołączył: 11 Kwi 2006
Posty: 546
Przeczytał: 0 tematów

Pomógł: 12 razy
Ostrzeżeń: 0/5
Skąd: Kraków

PostWysłany: Sob 19:44, 19 Wrz 2009    Temat postu:

Janusz napisał:

Estetyka to nic, to ma dobrze latac.


Za takie słowa powinni natychmiast wyrzucać z zajęć w modelarni !!


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
kastor
MODELARZ



Dołączył: 28 Lip 2009
Posty: 13
Przeczytał: 0 tematów

Ostrzeżeń: 0/5
Skąd: Wrocław
Płeć: Mężczyzna

PostWysłany: Sob 21:17, 19 Wrz 2009    Temat postu:

Kwasiu napisał:

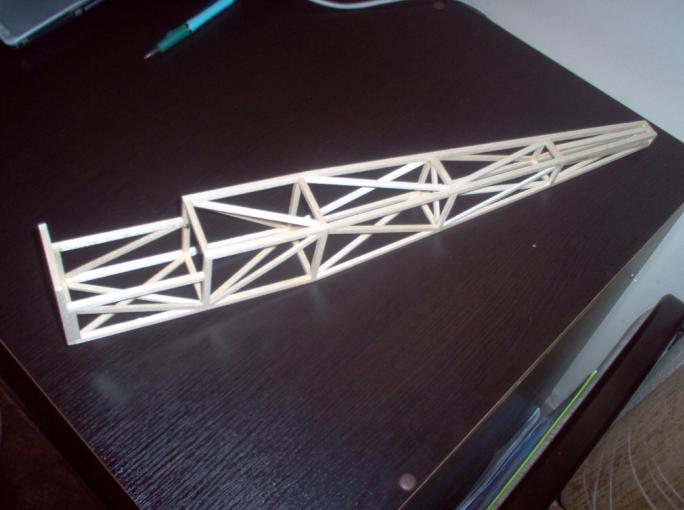

Co do kadłuba, ja też często robię kadłuby z patyczków i fajnie wyglądają oklejone transparentną folią Wesoly

Na przezroczystą raczej się nie zdecyduję, ale ponoć wiele osób ceni takie modele Wesoly.

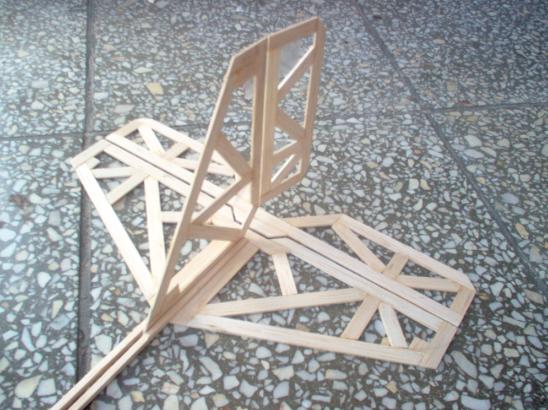

Co do postępu w pracach - mam już skończone wszystkie stery (sklejone taśmą, żeby ładnie wyglądały na zdjęciu Mruga ).

Tutaj mam drobne pytanie;
pod jakim kątem przykleić stery poziome? równolegle do osi silnika?

Jeśli chodzi o dalsza budowę to planuję małą przerwę; wyjeżdżam na Mazury i wracam za kilka dni. Po powrocie zabiorę się za skrzydła i dziób samolotu.
ps. co to są te "zastrzały w statecznikach"?
pozdrawiam Wesoly


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
Kwasiu
MODELARZ



Dołączył: 22 Kwi 2007
Posty: 645
Przeczytał: 0 tematów

Pomógł: 15 razy
Ostrzeżeń: 0/5
Skąd: Częstochowa
Płeć: Mężczyzna

PostWysłany: Sob 21:23, 19 Wrz 2009    Temat postu:

Chodziło mi o te takie patyczki w poprzek statecznika. Masz źle wklejone te wzmocnienia w rogach, po 1 powinny to być trójkąty, po 2 słoje tych trójkątów powinny iść równolegle do przeciwprostokątnej, myślę, ze wiesz o co mi chodzi. Jakieś strasznie cienkie się wydają, z jakiej balsy je zrobiłeś??

Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
Elkabanos
MODELARZ



Dołączył: 17 Sty 2009
Posty: 712
Przeczytał: 0 tematów

Pomógł: 4 razy
Ostrzeżeń: 2/5

Płeć: Mężczyzna

PostWysłany: Sob 22:35, 19 Wrz 2009    Temat postu:

Wygląda jak okno w kościele. Fajnie, miłego wyjazdu mi to wygląda na balse 2 mm.

Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
baxter12
MODELARZ



Dołączył: 03 Wrz 2007
Posty: 194
Przeczytał: 0 tematów

Pomógł: 10 razy
Ostrzeżeń: 0/5

Płeć: Mężczyzna

PostWysłany: Nie 20:53, 20 Wrz 2009    Temat postu:

Przy takiej szerokości listew statecznika trójkąty wzmacniające są zbędne.
Troche wiotkie ci wyszły, listwy są trochę za cienkie.


Baxter


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
