Witam
model z założenia ma cieszyć oko i latać zarówno na dworze jak i na hali.
Tylko jak zrobić w miarę wierną makietę o rozpiętości 740 mm i zmieścić sie w 200 gramach do lotu... zobaczymy czy się uda.

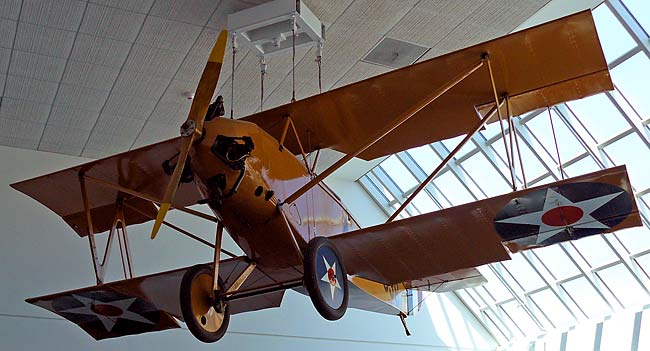

Tak wygląda oryginał, czyli prawdziwy samolot

Fotki z budowy:

zaczeło się od kadłuba

przygotowane "szycia" pokrycia modelu, zostaną pocięte na paseczki i naklejone na żeberka.

statecznik pionowy i ster kierunku obrysy lamelowane, pokrycie cienka bibułka japońska

wylamelowany obrys statecznika poziomego

konstrukcja statecznika poziomego

kadłub i stateczniki

etapy budowy podwozia, kółka wykonane ze slejki 04mm "szprychy" z balsy 1,5mm, golenie z pręcików węglowych 1,5mm oprofilowane balsą .
Amortuzacja gumką (tak jak w oryginale)

kabinka

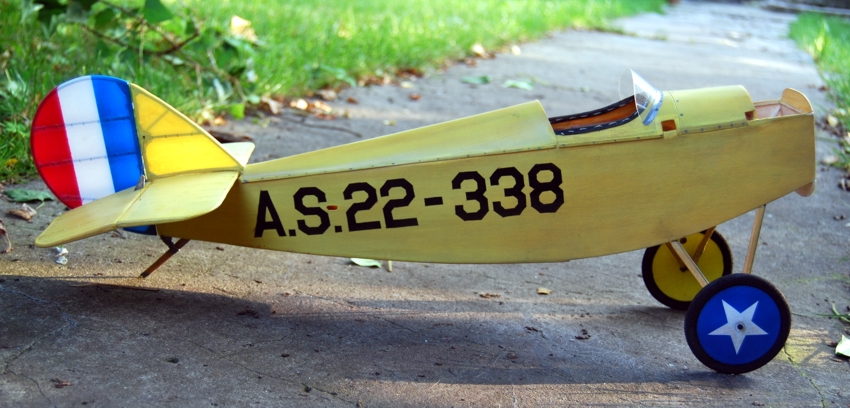

kadłub modelu

w modelu zastosowałem napędy linkowe jak w orginale, prowadzenie linek w kadłubie

serwo kierunku i wysokości

linki sterów, płoza ogonowa jest również amortyzowana.

Model będzie napędzał specjalnie skonstruowany silnik , przy ciężarze 17 gram jest w stanie ciągnąć redukcyjne śmigło o średnicy 250 mm, zarówno na 2, jak i na trzech celach li pol. pobór prądu 3-5 amper na max obrotach.

silnik zbudowany w oparciu o elementy z dysku twardego.

silnik zabudowany w karter makiety oryginalnego silnika, łoże silnika też zgodne z oryginałem,

C.d.n.

Rafał.F

Witam,
Bardzo piękna mini makietka.
Gratulacje

MARIUSZ

Witam
Jeszcze nie ma czego gratulować Wesoly

Budowa makiety silnika.

cylindry zostały wytoczone z styroduru, głowica wyrzeźbiona ręcznie, całość malowana "humbrolkami"
ciężar pojedyńczego cylindra z głowicą 0,65 grama

C.d.n.

Rafał.F

Witam,
No teraz to jest czego gratulować

Pozdrawiam Rafcio

Elkabanos

Oj tak, ale prawdą jest że połowa sukcesu to dobry sprzęt.

Sajgon

Piękna robota. Ja może wykonałbym taki model ale silnik ? Na pewno nie. Aż chcę się patrzeć i podziwiać

Gall Anonim

Naprawdę świetny, kiedy będzie gotowy?

Kwasiu

mam nadzieję, ze zobaczę go kiedyś w zimę na hali Polonia Jezyk

MARIUSZ

Witam

MARIUSZ

Witam
Czy może ktoś z Kolegów wie gdzie znajduje się 2 świeca zapłonowa w silniku Lawrance L4. Jestem na 99,9 procent pewien że silnik miał podwójny układ zapłonowy, a w głowicy jest tylko jedna świeca. Podejrzewam że z tył cylnidra, ale nie posiadam zdjęcia silnika od tył i nie jestm pewien.

Budowa skrzydła:

częściowo wykonane skrzydła

linowanie wewnątrz skrzydła, konieczne ze względu na krawędź spływu wykonaną z linki (tak jak w oryginale) i cienki orginalny profil. bez takiego linkowania mocno pocellonowane pokrycie wygieło by skrzydło, a i samoloty w tamtych czasach też takowe miały.

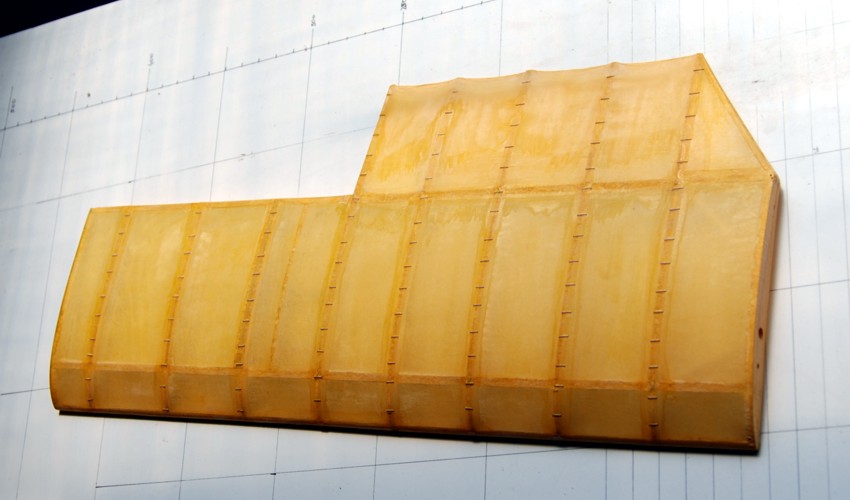

skrzydło po pokryciu, cellonowane barwionym cellonem , po to żeby możliwe było nałożenie cieńszej warstwy lakieru.

c.d.n

kr3cik

A nie przypadkiem tu się ukrywa druga świeca?
[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]

Podziwiam kunszt to jest prawdziwe modelarstwo Wesoly

Czekam na film z oblotu

MARIUSZ

Witam
srdeczne dzięki, zaraz uzupełnie mój silnik o dodatkowe świece.

pozdrawiam Mariusz

kr3cik

Niema sprawy googlarka prawdę Ci powie Mruga

MARIUSZ

Witam
Model otrzymał skrzydła (na razie 3 , jedno uszkodziłem przy oklejaniu i trzeba je zrobić od nowa) i zaczyna przypominać samolot.

c.d.n.

.

Samolocik super , czekam na dalszy postęp , bo juz niemoge się doczekać końcowego efektu Jezyk

No i myśle że Pan jakiś link da z filmikiem z oblotu
