PostWysłany: Wto 22:25, 12 Lut 2008    Temat postu:

Nie rozumiem, czy to była odp. na moje pytanie. Chyba nie wyraziłem się jasno, albo nie zrozumiałem Was. Kadłub składa się z dwóch części(z belką ogonową to 3 cz.): tylna i przednia. Jak się wykonuje element kadłuba, na który będzie nasuwana przednia część.

Post został pochwalony 0 razy

Ostatnio zmieniony przez djpierug dnia Wto 22:27, 12 Lut 2008, w całości zmieniany 1 raz
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
MARIUSZ
Administrator



Dołączył: 27 Lip 2005
Posty: 1179
Przeczytał: 0 tematów

Pomógł: 93 razy
Ostrzeżeń: 0/5
Skąd: Częstochowa

PostWysłany: Wto 23:03, 12 Lut 2008    Temat postu:

Witam
Jak trochę poczekasz to zobaczysz, napisałem wyraźnie - wszystko w swoim czasie.
A na razie nie zaśmiecaj tematu.

pozdrawiam Mariusz


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
MARIUSZ
Administrator



Dołączył: 27 Lip 2005
Posty: 1179
Przeczytał: 0 tematów

Pomógł: 93 razy
Ostrzeżeń: 0/5
Skąd: Częstochowa

PostWysłany: Pon 1:18, 18 Lut 2008    Temat postu:

Witam

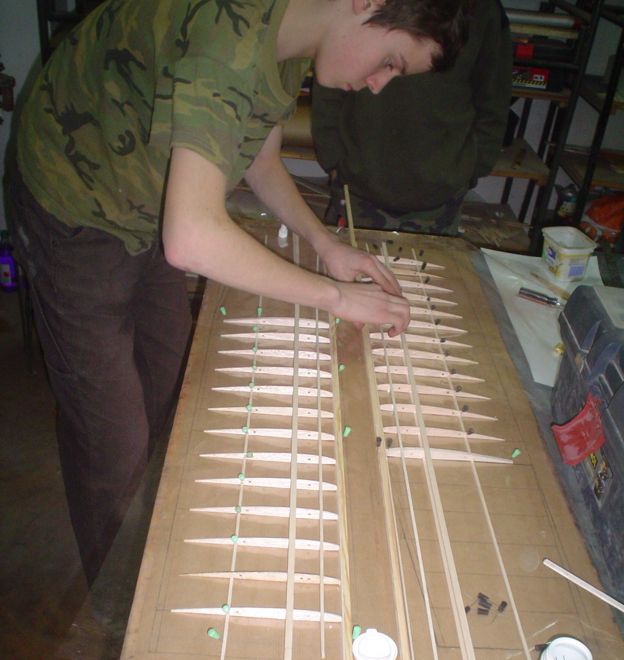

Powstają skrzydła:








zaczyna to przypominać manufakturę Wesoly powstaje 5 takich samych modeli


pozdrawiam Mariusz


Post został pochwalony 0 razy

Ostatnio zmieniony przez MARIUSZ dnia Nie 16:17, 13 Wrz 2009, w całości zmieniany 1 raz
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
valery
MODELARZ



Dołączył: 02 Lut 2007
Posty: 86
Przeczytał: 0 tematów

Ostrzeżeń: 0/5
Skąd: Krakow

PostWysłany: Pon 17:48, 18 Lut 2008    Temat postu:

Co to za profil?
Ag26??


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
MARIUSZ
Administrator



Dołączył: 27 Lip 2005
Posty: 1179
Przeczytał: 0 tematów

Pomógł: 93 razy
Ostrzeżeń: 0/5
Skąd: Częstochowa

PostWysłany: Pon 23:26, 18 Lut 2008    Temat postu:

Witam
zastosowałem profil S3024 w centropłacie i końcówki ze zwichrzeniem aerodynamicznym, końcowy profil to S3025. Grubość 8 %.
Ten zestaw profili stosowałem już w modelu tej klasy z bardzo pozytywnym wynikiem.

Inna sprawa jak dokładnie uda się wykonać skrzydła moim podopiecznym, u niektórych będzie to profil "niechcący modyfikowany"

pozdrawiam Mariusz


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
martinx16
MODELARZ



Dołączył: 28 Paź 2007
Posty: 26
Przeczytał: 0 tematów

Ostrzeżeń: 0/5
Skąd: czestochowa

PostWysłany: Pon 19:50, 25 Lut 2008    Temat postu:

witam mam pytanie kiedy beda zdjecia całego modelu kiedy bedzie gotowy i jaka bedzie w nim aparature

pozdrawiam martin


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
Tomasz
MODELARZ



Dołączył: 08 Paź 2007
Posty: 463
Przeczytał: 0 tematów

Pomógł: 13 razy
Ostrzeżeń: 0/5
Skąd: Częstochowa

PostWysłany: Pon 22:15, 25 Lut 2008    Temat postu:

do końca jeszcze daleko treba zrobić belke kadłubowa skrzydla też są bardzo pracochłonne a co do aparatury to nikt tego jeszcze nie wie serwa albo standart albo mini odbiornik to chyba rex to jeszcze zależy jak kto woli czym ktoś dysponuje lub co przyda mu sie w nastepnych modelach

Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
martinx16
MODELARZ



Dołączył: 28 Paź 2007
Posty: 26
Przeczytał: 0 tematów

Ostrzeżeń: 0/5
Skąd: czestochowa

PostWysłany: Śro 17:35, 27 Lut 2008    Temat postu:

witam dziekuje za odpowiedz zycze powodzenia w dalszych pracach a mam takie pytanie poza tematem wie ktos jak sie spisuje model fuks z model meaking bo chce go sobie kupic a niewiem zabardzo czy warto

pozdrawiam martin


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
MARIUSZ
Administrator



Dołączył: 27 Lip 2005
Posty: 1179
Przeczytał: 0 tematów

Pomógł: 93 razy
Ostrzeżeń: 0/5
Skąd: Częstochowa

PostWysłany: Nie 19:06, 09 Mar 2008    Temat postu:

Witam

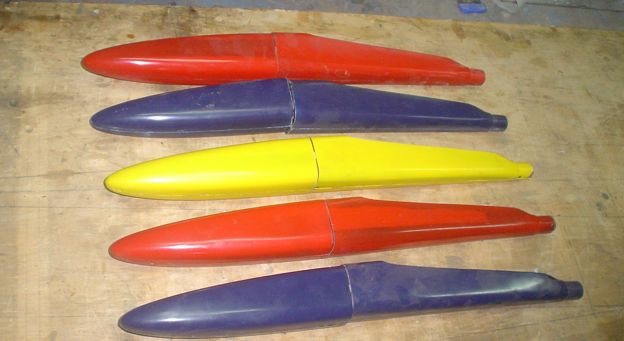

Przednie części kadłubów rozmnożyły się w dostatecznej ilości

czas na tylną część, czyli stożek.
wykonanie stożka jest dość proste:
wykonujemy szablon, czyli stożek na którym wylaminujemy belkę.
musi być prosty i gładki, następnie grubo woskujemy i polerujemy.
Jako rozdzielacza używamy wazeliny.
Ja używam innego rozdzielacza, ale to moja tajemnica Twisted Evil .

Poszczególne etapy laminowania.

przygotowujemy rysunek rozwinięcia stożka (węgiel) + jego wielokrotność w zależności od ilości warstw tkaniny szklanej (lub kewlaru)
i przykrywamy folią

przycinamy pasek tkaniny szklanej, jeśli chcemy mieć lepszy stożek używamy tkaniny aramidowej (kevlar) pod kątem 45 stopni
Miejsce gdzie będzie węgiel nasączamy żywicą.

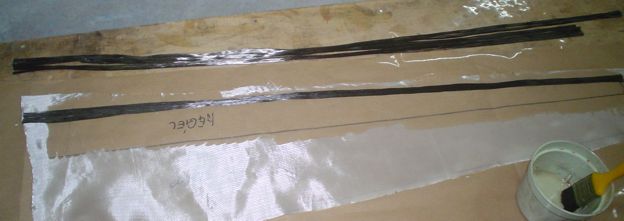

układamy rowwing węglowy, lub tkaninę jednokierunkową, w tym przypadku w poprzek położony jest rowwing kewlarowy (zabezpiecza przed pękaniem)


sposób zwijania stożka

wylaminowany stożek.
i gotowe



po oszlifowaniu nadmiaru żywicy i drobnych nierówności można pokryć cienką warstwą lakieru bezbarwnego.

Jeśli bardzo zależy nam na wadze to stosujemy wstępne odsączanie żywicy w próżni z użyciem tkaniny delaminażowej.

pozdrawiam Mariusz


Post został pochwalony 2 razy

Ostatnio zmieniony przez MARIUSZ dnia Nie 16:23, 13 Wrz 2009, w całości zmieniany 1 raz
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
valery
MODELARZ



Dołączył: 02 Lut 2007
Posty: 86
Przeczytał: 0 tematów

Ostrzeżeń: 0/5
Skąd: Krakow

PostWysłany: Nie 22:20, 09 Mar 2008    Temat postu:

Czy przy ladowaniu na celnosc (czyli walenie w ziemie) Wlókna jednokierunkowe sie nie beda rozchodzic??
Ja mialem takie problemy w rurce 60cm/5g....


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
MARIUSZ
Administrator



Dołączył: 27 Lip 2005
Posty: 1179
Przeczytał: 0 tematów

Pomógł: 93 razy
Ostrzeżeń: 0/5
Skąd: Częstochowa

PostWysłany: Nie 22:35, 09 Mar 2008    Temat postu:

Witam
Same włókna węglowe tak.
natomiast w tym przypadku włókna węglowe + 3 warstwy tkaniny szklanej 40g/m*2 + rowwing kewlarowy miejscowo pod kątem 90 stopni do włókien węglowych, - raczej nie.

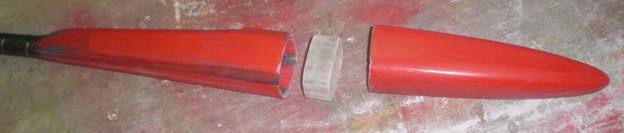

Do połączenia kadłuba z noskiem wykonana została laminatowa wkładka

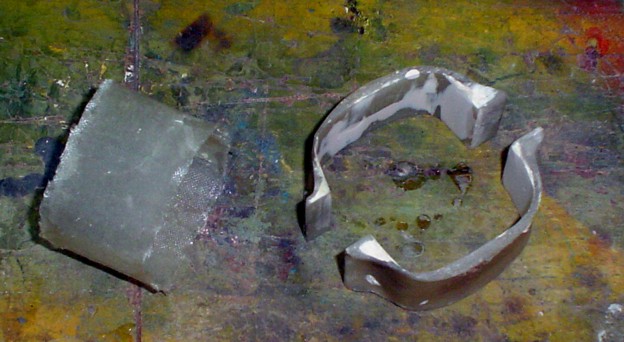

wylaminowana wkładka i uproszczona forma do jej wykonania.

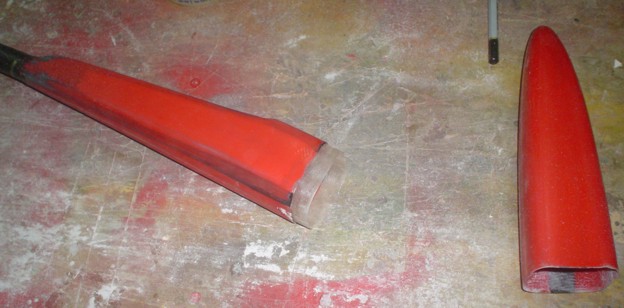

Po przycięciu i doszlifowaniu wkładka została wklejona w kadłub



w kadłub zostanie wklejona jeszcze półka na serwa

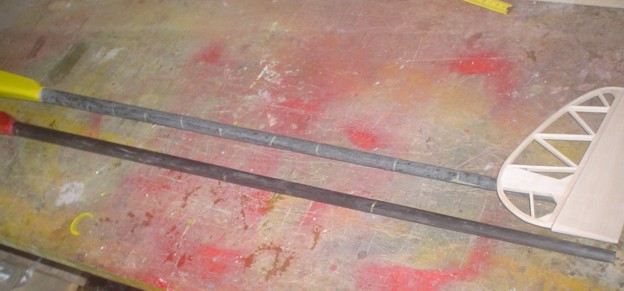

oklejone stateczniki pionowe


pozdrawiam Mariusz


Post został pochwalony 1 raz

Ostatnio zmieniony przez MARIUSZ dnia Nie 16:27, 13 Wrz 2009, w całości zmieniany 4 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
wieczu
MODELARZ



Dołączył: 02 Lut 2007
Posty: 121
Przeczytał: 0 tematów

Pomógł: 7 razy
Ostrzeżeń: 0/5
Skąd: Kraków

PostWysłany: Wto 23:09, 18 Mar 2008    Temat postu:

Dzieki temu tematowi bede juz wiedzial jak zwijac dobre rurki weglowe:) Teraz tylko stozek musze sobie zalatwic. Mozna z czegos to odzyskac? Czy raczej trzeba zamowic w zakladzie metalurgicznym?
Pozdrawiam
i jeszcze raz dzieki Wesoly


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
Tomasz
MODELARZ



Dołączył: 08 Paź 2007
Posty: 463
Przeczytał: 0 tematów

Pomógł: 13 razy
Ostrzeżeń: 0/5
Skąd: Częstochowa

PostWysłany: Wto 23:47, 18 Mar 2008    Temat postu:

może to być wędka a ten storzek co jest na zdjęciach to drut oklejony dwiema połówkami balsy z wyszlifowanym rowkiem żeby dobrze pasowały sklejone na żywice i obrabiane na wiertarce stołowej z drógim punktem zaczepienia na podłoce do tego posłużył pędzel z otworem storzkowym do którego pasował drut i tak został "wytoczony" ostatecznie jeszcze wyszpachlowany i oszlifowany

Post został pochwalony 2 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
pyrek
MODELARZ



Dołączył: 26 Sty 2007
Posty: 93
Przeczytał: 0 tematów

Ostrzeżeń: 0/5

PostWysłany: Nie 20:03, 23 Mar 2008    Temat postu:

Czy coś posunęło sie dalej? bo temat interesujący Wesoly
Wesołych Świąt Wesoly


Post został pochwalony 0 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
Tomasz
MODELARZ



Dołączył: 08 Paź 2007
Posty: 463
Przeczytał: 0 tematów

Pomógł: 13 razy
Ostrzeżeń: 0/5
Skąd: Częstochowa

PostWysłany: Nie 23:14, 23 Mar 2008    Temat postu:

jak narazie to tylko to że jest wklejony statecznik pionowy i postawki pod poziomy a narazie mamy przerwe bo przez ten weekend nie ma zajęć na modelrni

Post został pochwalony 0 razy
